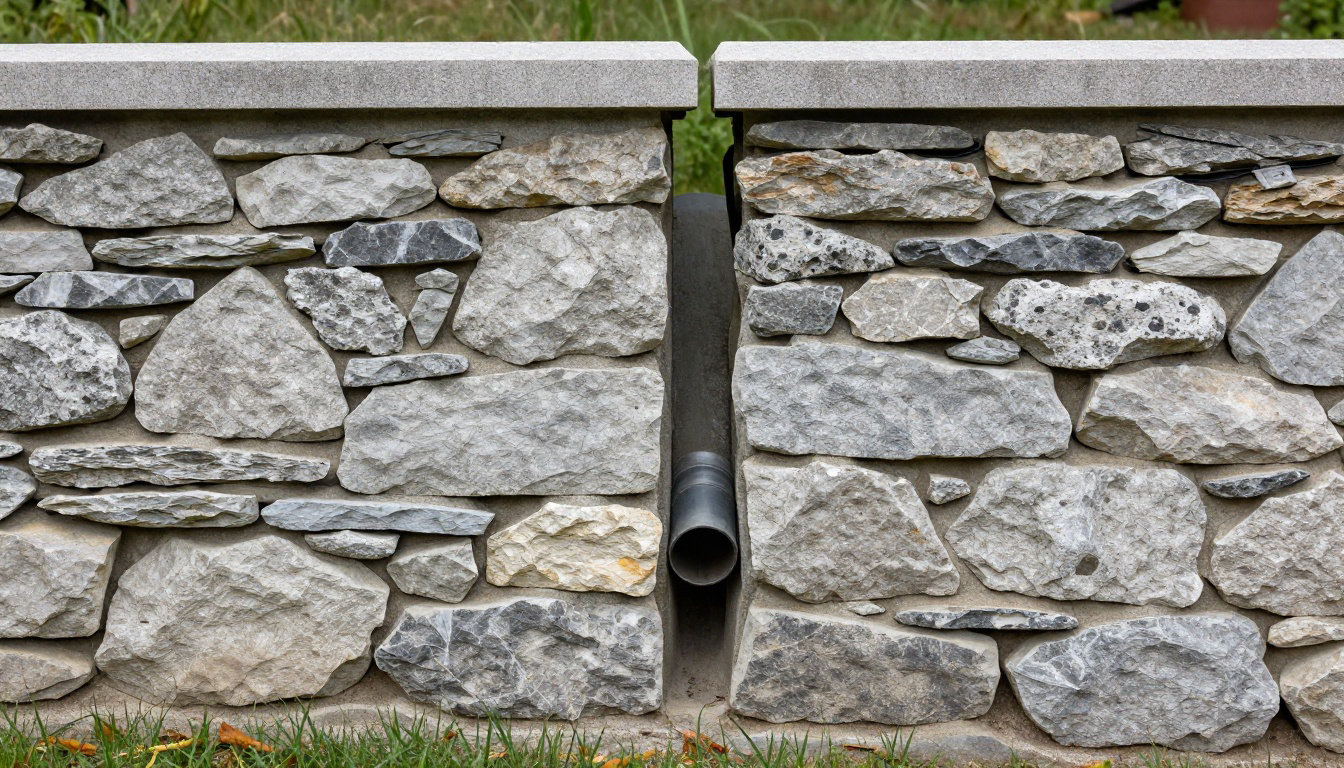

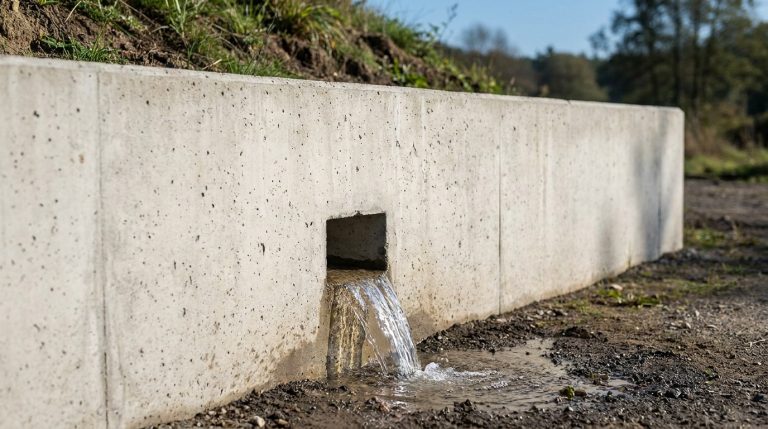

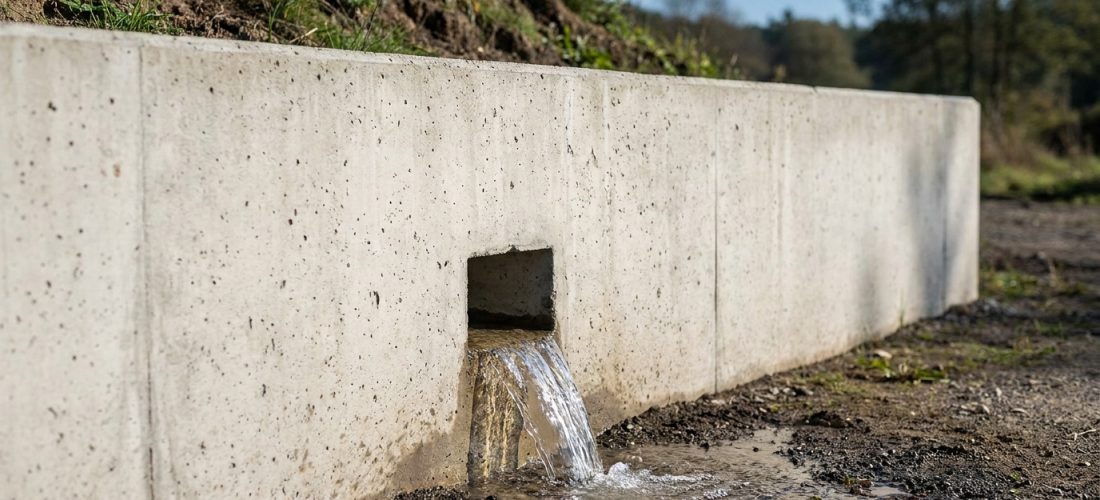

Pourquoi la barbacane de mur de soutènement sauve votre structure
La barbacane réduit la pression hydrostatique via une inclinaison de 5 à 10° et un espacement d’un mètre. Ce drainage, couplé au gravier et au géotextile, prévient les fissures structurelles dues au gel. Cette évacuation est le seul rempart contre la force invisible de l’eau accumulée.
La barbacane agit comme une soupape de sécurité indispensable. Elle gère la pression hydrostatique grâce à une inclinaison de 5 à 10° et un espacement d’un mètre environ.
Réduction de la pression hydrostatique
L’eau s’accumule inévitablement derrière votre mur. Cette masse liquide exerce alors une force colossale sur la maçonnerie. Heureusement, la barbacane libère efficacement cette énergie dévastatrice.
Lors de fortes pluies, le débit augmente soudainement. Le conduit évacue alors ce surplus vers l’extérieur. Sans ce dispositif, votre mur risque tout simplement de basculer. C’est une soupape de sécurité indispensable.
Nous utilisons ce système pour maîtriser la pression hydrostatique. Cela garantit la stabilité de l’ouvrage par une évacuation gravitaire simple. Le drainage évite ainsi la saturation totale du remblai.
Prévention des fissures et de l’éclatement
L’eau piégée finit par geler durant l’hiver. Son volume augmente mécaniquement et pousse les pierres. Des fissures disgracieuses apparaissent.
L’humidité attaque aussi le ferraillage interne du béton. La rouille fait éclater la structure de l’intérieur. Maintenir le mur au sec prolonge sa vie. C’est un investissement rentable pour vous.
Une barbacane bien placée empêche le cycle gel-dégel de transformer votre mur.
Ventilation et assainissement du remblai
Le tube permet une circulation d’air minimale. Cela aide grandement à sécher les matériaux de remblai. Un sol sec reste toujours plus stable et compact sous la pression.
L’assainissement évite la prolifération de micro-organismes nuisibles. Les matériaux granulaires conservent ainsi leurs propriétés mécaniques initiales. L’air chasse l’humidité stagnante. C’est un processus naturel et totalement gratuit.
Pour réussir vos projets, suivez nos conseils en architecture et travaux. Ces détails techniques font souvent la différence entre un ouvrage pérenne.
| Type de sol | Entraxe conseillé | Diamètre tube |
|---|---|---|
| Granulaire | 1,50 m à 2,00 m | 50 – 70 mm |
| Argileux | 0,80 m à 1,20 m | 90 – 100 mm |
4 indices visuels d’un défaut d’évacuation des eaux
Si le rôle de la barbacane est clair, encore faut-il savoir identifier quand le système actuel montre ses limites. Vous avez un doute sur la santé de votre ouvrage ? Voici les signaux qui ne trompent pas.
Salpêtre, efflorescences, mousses, bombement du mur, lézardes ou colmatage des conduits sont autant de preuves d’un drainage défaillant.

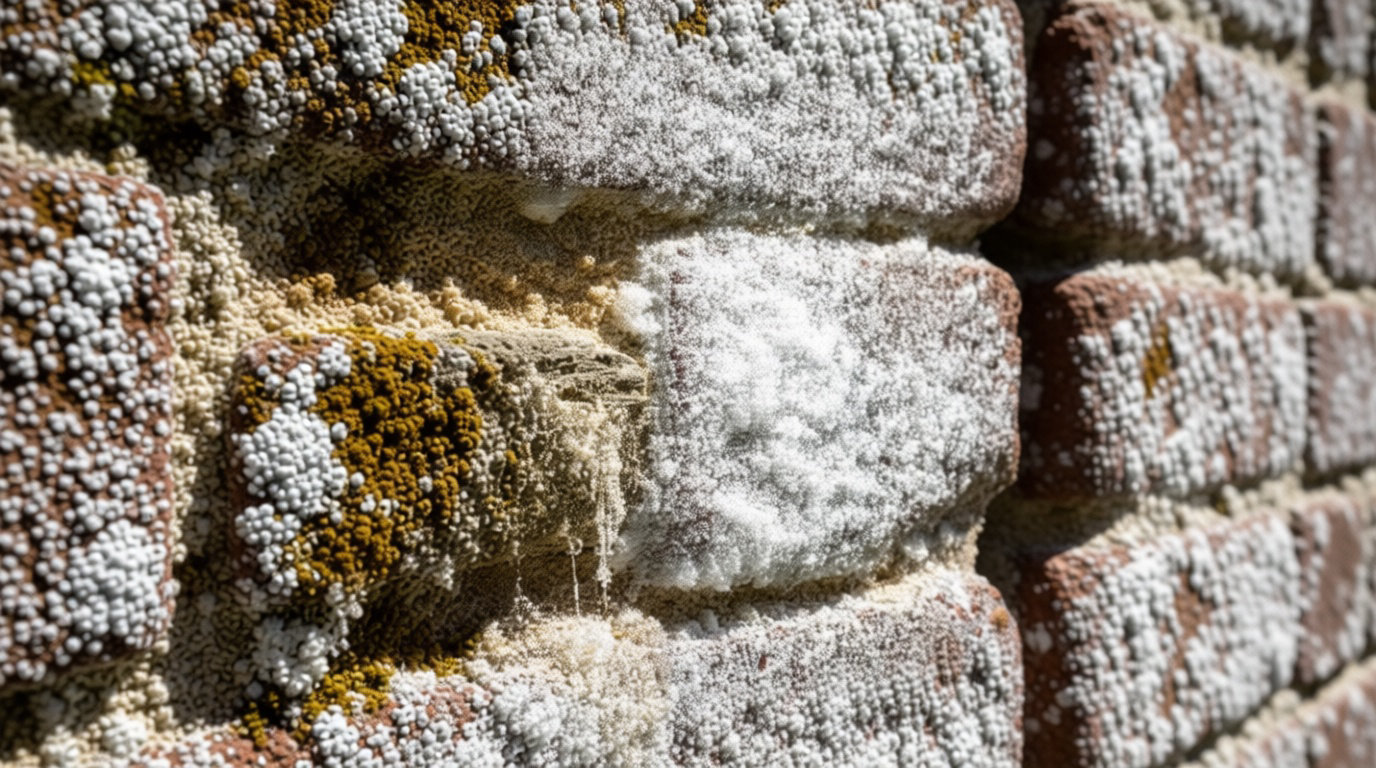

Traces de salpêtre et efflorescences blanches
Des taches blanches apparaissent souvent sur le mur. Ce sont des sels minéraux transportés par l’eau. Ils témoignent d’une infiltration persistante et profonde.
Le salpêtre ronge les joints de mortier. Il fragilise la cohésion de l’ensemble. C’est un signe d’alerte visuel très fréquent.
On parle alors d’efflorescences. L’eau s’évapore mais laisse les minéraux derrière elle sur la pierre. C’est le signe que l’humidité traverse la structure au lieu d’être évacuée.
La barbacane est considérée comme une soupape de sécurité qui rend l’étanchéité crédible face aux intempéries, protégeant ainsi la stabilité structurelle du mur de soutènement.
Humidité persistante et développement de mousses
Le pied du mur reste sombre et mouillé. Des mousses vertes colonisent rapidement la surface. Cela indique une saturation totale du sol arrière.
Une odeur de terre humide se dégage. La zone devient glissante et insalubre. Le drainage ne remplit plus sa mission.
Il devient alors urgent de diagnostiquer l’humidité excessive. Sans une évacuation efficace, le sol reste gorgé d’eau, ce qui pèse lourdement sur la maçonnerie.
Déformations structurelles et lézardes
Le mur commence à bomber légèrement. Des fissures horizontales ou verticales se forment. La pression dépasse la résistance des matériaux utilisés.
Le talus supérieur peut aussi s’affaisser. C’est le signe d’un mouvement de terrain. La structure est alors en danger réel.
Dans ces cas extrêmes, il faut parfois consolider un mur qui penche. La pression hydrostatique, si elle n’est pas libérée, finit par déplacer des tonnes de béton ou de pierre.
Un mur de 2,20 m a montré des lézardes après deux hivers à cause d’une argile compacte. L’ajout de barbacanes tous les 1,50 m a stabilisé l’ensemble.
Suintements anormaux après les précipitations
L’eau coule entre les pierres au lieu des tubes. Les joints se dégradent sous l’effet du flux. Le débit aux sorties prévues est nul.
Cela prouve que les barbacanes sont bouchées. Le système de drainage est totalement inopérant. Il faut agir vite avant l’hiver.
Le colmatage est ici le coupable idéal. Précisons que l’absence de débit au niveau des orifices est le symptôme le plus parlant d’un système à l’arrêt.
| Symptôme constaté | Cause probable |
|---|---|
| Traces blanches / Salpêtre | Infiltration lente et continue |
| Mousses au pied du mur | Saturation du remblai arrière |
| Fissures et bombement | Pression hydrostatique excessive |
| Barbacanes sèches sous la pluie | Colmatage total du drain |
Comment poser une barbacane avec un angle de perçage optimal ?
Une fois le diagnostic posé, passons à l’action avec une technique de pose rigoureuse pour garantir l’écoulement.
L’inclinaison stratégique de 5 à 10 degrés
Le perçage doit toujours pencher vers l’extérieur. Un angle de 5 degrés suffit généralement. Cela permet à l’eau de s’écouler naturellement.
Une pente inverse ferait stagner l’eau. Cela favoriserait le gel à l’intérieur du mur. La gravité est votre meilleure alliée ici.
Utilisez l’écoulement gravitaire pour évacuer les pressions. Nous insistons sur la précision de l’angle lors du forage initial. C’est le secret d’une barbacane efficace.
L’axe du perçage doit pointer vers l’extérieur avec un angle de 5 à 10° pour empêcher le reflux et accélérer l’écoulement gravitaire vers l’aval du terrain.
Hauteur d’implantation et alignement
Placez les tubes à 20 cm du sol. Cet espacement évite l’obstruction par la boue. Un alignement horizontal parfait est plus esthétique.
Utilisez un niveau laser pour la précision. Prévoyez une sortie tous les mètres environ. Le maillage doit être régulier et logique.
- Hauteur : 20-30 cm
- Entraxe : 1 à 1.5 m
- Outil : Niveau laser ou cordeau
Techniques de perçage et outillage
Un perforateur puissant est nécessaire pour le béton. Pour la pierre, préférez un trépan diamant. Travaillez sans percussion pour éviter les éclats.
Arrosez la mèche pour limiter la poussière. Protégez le bas du mur des salissures. Un perçage propre facilite le scellement futur.
Pour réussir vos travaux, consultez ce guide bricolage pour débutant. Il vous aidera à manipuler l’outillage avec assurance et sécurité.
Perceuse à percussion, mèche béton ou trépan diamant, niveau laser, crayon de traçage et équipement de protection individuelle complet.
Angle : 5-10°. Diamètre conseillé : 50 à 100 mm. Hauteur : 20-30 cm au-dessus du niveau fini du terrain.
Scellement au mortier hydrofuge
Le tube doit être parfaitement solidaire du mur. Utilisez un mortier hydrofuge pour boucher les interstices. Cela empêche l’eau de contourner le conduit.
Lissez bien les joints autour du PVC. Une finition propre évite les infiltrations parasites. Le scellement doit résister aux pressions fortes.
Assurez une étanchéité périphérique parfaite autour du tube. Vous pouvez aussi envisager l’usage d’une résine de scellement rapide pour gagner en efficacité.
Un scellement au mortier hydrofuge garantit l’étanchéité du joint entre le tube et la maçonnerie, forçant l’eau à passer uniquement par le conduit prévu.
L’importance du complexe drainant et du géotextile
Mais la barbacane n’est que la partie visible d’un système de drainage bien plus vaste situé derrière le mur.
Le rôle filtrant du gravier lavé

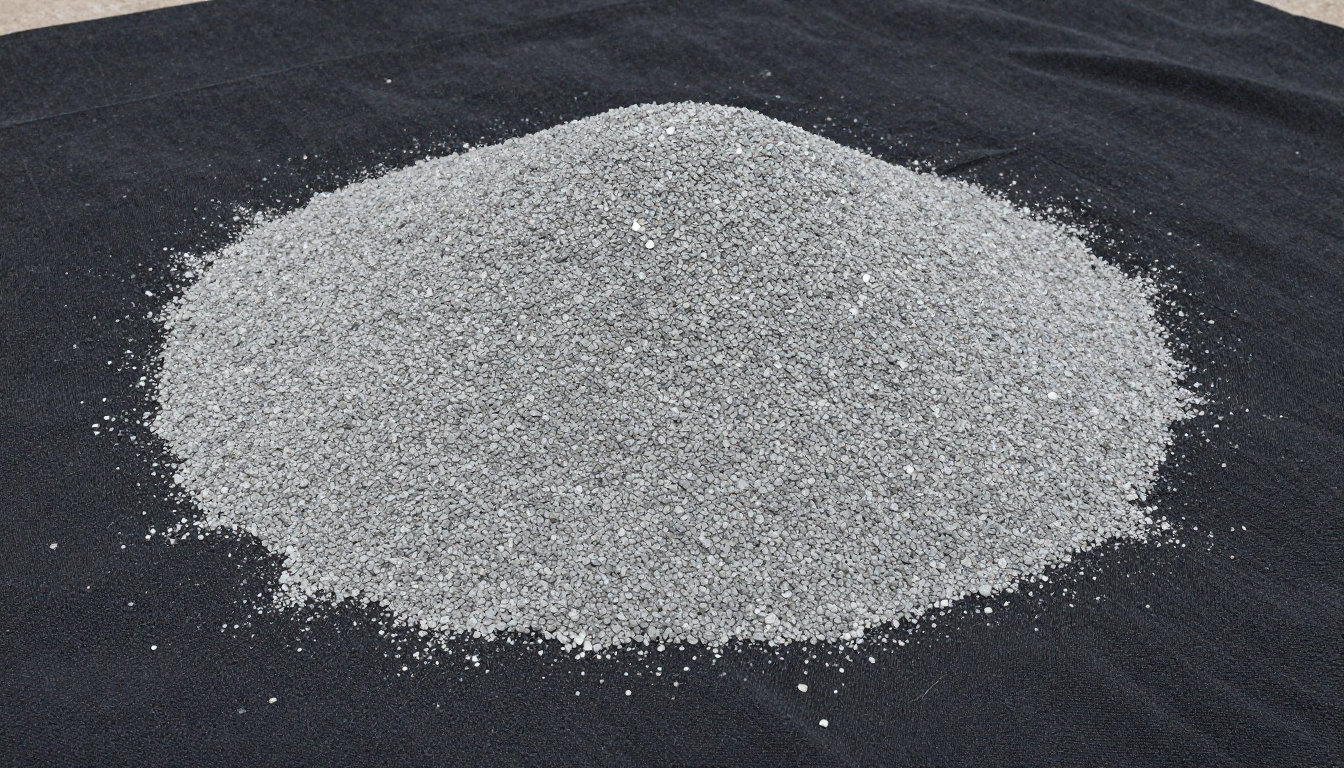

Un sac de gravier entoure chaque orifice interne. Il agit comme une chambre de collecte. L’eau y circule sans transporter de terre.
Choisissez une granulométrie de type 20/40. Le gravier doit être propre et lavé. Cela évite d’obstruer le tube immédiatement.
Utiliser un massif drainant est une étape capitale. C’est la première barrière contre les sédiments qui pourraient boucher votre installation.
Installation d’un géotextile anti-colmatage
Enveloppez le gravier dans un feutre géotextile. Ce tissu laisse passer l’eau mais bloque le sable. C’est le secret de la longévité.
Sans lui, la terre remplirait vite les vides. Le drainage deviendrait inefficace en quelques mois. Ne négligez jamais cette étape invisible.
La perméabilité du système dépend de ce filtre. Prévoyez un recouvrement suffisant des lés pour garantir une protection totale.
Mise en œuvre du drain perforé en pied de mur
Un drain horizontal complète souvent les barbacanes. Il collecte l’eau sur toute la longueur. Il est posé sur une cunette en béton.
Ce tuyau perforé évacue les flux importants. Il doit être raccordé au réseau pluvial. C’est une sécurité supplémentaire indispensable.
Le drain de pied et la barbacane forment un duo indissociable pour la survie d’un mur de soutènement.
Gestion des pentes et évacuation finale
Respectez une pente de 1 % minimum. L’eau doit toujours courir vers l’exutoire choisi. Évitez les zones de stagnation en bout.
Installez un regard de visite aux angles. Cela permet de contrôler le bon fonctionnement. L’entretien futur sera ainsi grandement facilité.
Assurer la continuité hydraulique est le but ultime. Le raccordement final vers le réseau ou un fossé doit être impeccable. 🧱
4 critères pour dimensionner vos orifices selon le sol
Le succès d’une installation repose sur un dimensionnement précis, adapté aux contraintes spécifiques de votre terrain.
Adapter l’entraxe à la nature du terrain
Les sols argileux retiennent beaucoup d’eau. Resserrez les barbacanes tous les 80 cm. Pour un sol sableux, un mètre suffit.
Analysez bien la porosité de votre remblai. Plus le sol est imperméable, plus il faut de sorties. C’est une règle de base.
Un maillage serré compense une perméabilité faible. La pluviométrie locale influence aussi ce choix pour éviter la saturation du mur lors des averses.
Sélection des matériaux : PVC, Inox ou Pierre
Le PVC rigide est le plus économique. L’inox 316 résiste mieux en bord de mer. La pierre taillée préserve l’aspect ancien.
La barbacane transforme un mur de soutènement en système intelligent, abaissant la pression, ventilant le remblai et sécurisant l’étanchéité à long terme pour votre ouvrage.
Choisissez selon votre budget et l’esthétique. Chaque matériau a ses avantages techniques propres. La durabilité doit rester votre priorité.
| Matériau | Avantage | Inconvénient | Usage recommandé |
|---|---|---|---|
| PVC | Coût bas | Esthétique simple | Standard / Économique |
| Inox | Haute résistance | Prix élevé | Bord de mer / Zone corrosive |
| Pierre | Esthétique authentique | Pose complexe | Patrimoine / Rénovation |
| Céramique | Discrétion | Fragilité aux chocs | Façades visibles |
Calculateur de débit et diamètres conseillés

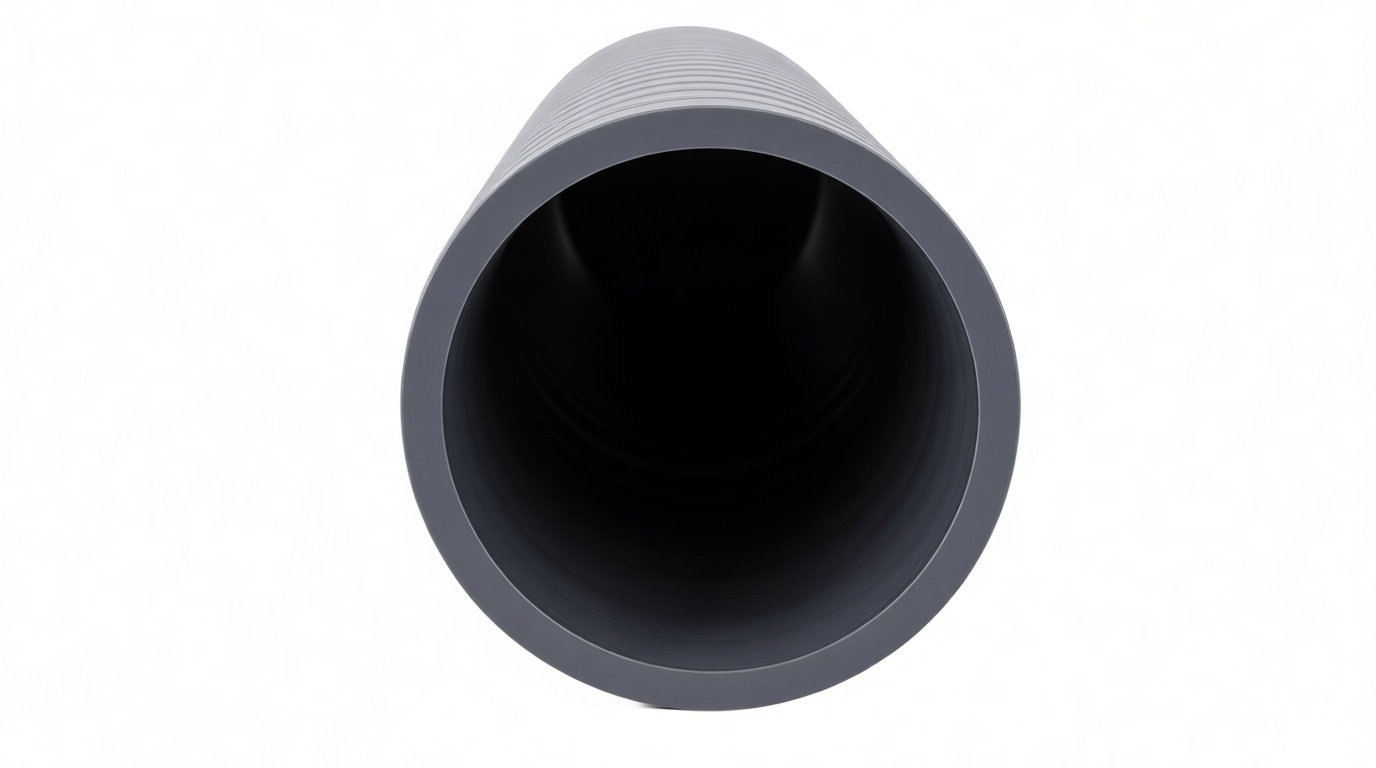

Un diamètre de 50 mm est standard. Pour les murs hauts, passez à 100 mm. Le volume d’eau à évacuer est déterminant.
Utilisez des abaques simples pour vos calculs. Estimez la surface de captage derrière l’ouvrage. Ne sous-dimensionnez jamais ces conduits essentiels.
Les abaques de calcul permettent d’anticiper le débit nécessaire. On vise souvent un débit de plusieurs litres par seconde lors des pics de pluie.
Estimation budgétaire et main-d’œuvre
Comptez environ 15 euros par point d’eau. Cela inclut le tube et le mortier. La main-d’œuvre représente le plus gros poste.
Une barbacane en tube PVC de Ø 80 mm est estimée autour de 7,38 € HT en fourniture et pose, selon les conditions réelles de votre chantier.
Un professionnel pose dix barbacanes par jour. Le prix varie selon la dureté du mur. Prévoyez toujours une petite marge de sécurité.
Le coût d’installation global dépend surtout du temps passé. Précisons que le forage est l’étape la plus onéreuse.
Comment entretenir et déboucher vos sorties d’eau ?
Installer un système est une chose, mais assurer sa pérennité demande un suivi régulier et quelques gestes simples.
Nettoyage biannuel et retrait des sédiments
Inspectez vos barbacanes. Retirez les feuilles et les mousses extérieures. Un simple brossage suffit pour le calcaire.
Vérifiez que rien n’obstrue l’entrée du tube. La propreté garantit un débit optimal lors des orages. C’est un réflexe de bon sens.
Un entretien biannuel rigoureux après l’automne permet d’anticiper les fortes pluies en retirant feuilles, mousses et sédiments calcaires avec un simple brossage.
Prévoyez cet entretien biannuel systématique. Pensez surtout à vérifier les sorties avant les pluies printanières pour éviter toute mauvaise surprise.
Solutions de débouchage face aux racines
Les racines cherchent souvent l’humidité des tubes. Utilisez un furet flexible pour les extraire. Un rinçage à l’eau claire termine l’opération.
N’utilisez pas de produits chimiques agressifs ici. Ils pourraient polluer le sol environnant inutilement. La méthode mécanique reste la plus sûre.
L’utilisation d’un furet flexible reste la solution la plus efficace et écologique pour extraire les racines sans endommager la structure ni polluer les sols environnants du mur.
En cas d’obstruction racinaire, agissez vite. Un jet d’eau à faible pression suffit généralement à évacuer les derniers résidus après le passage du furet.
Installation de grilles et de déflecteurs
Posez des petites grilles sur les orifices. Elles empêchent les rongeurs de nicher dedans. Choisissez des modèles amovibles pour le nettoyage.
Un déflecteur évite de creuser le sol. L’eau tombe ainsi plus doucement au pied. Cela protège les fondations de l’érosion.
Voici les équipements recommandés pour protéger vos installations :
- Grilles inox
- Déflecteurs en pierre
- Clapets anti-retour
Signaux d’alerte et interventions d’urgence
Une barbacane muette sous l’orage est inquiétante. Cela signifie que le bouchon est profond. Il faut parfois creuser derrière le mur.
N’attendez pas que le mur se déforme. Une intervention rapide coûte moins cher qu’une reconstruction. Surveillez les signes après chaque tempête.
Si vous constatez un colmatage profond, la situation est sérieuse. Il devient alors nécessaire d’ouvrir localement le remblai pour remplacer le gravier filtrant.
Rénovation de murs anciens et règles d’urbanisme
Pour finir, abordons les spécificités des murs patrimoniaux et le cadre légal qui régit l’évacuation des eaux.
Percer une maçonnerie ancienne sans risque
Les vieux murs sont souvent fragiles. Sondez les joints avant de percer la pierre. Utilisez une technique de carottage à sec progressive.
Évitez les vibrations excessives qui déchaussent les pierres. Travaillez par étapes pour ne pas déstabiliser l’ouvrage. La patience est votre meilleur outil.
Il est parfois nécessaire de renforcer un mur ancien. Une approche douce garantit la pérennité de votre barbacane traditionnelle.
Conformité aux règles locales d’urbanisme
Le rejet des eaux ne doit pas nuire. Vérifiez le PLU de votre commune avant. On ne peut pas inonder le voisin.
Le respect des servitudes d’écoulement est un pilier de la gestion des eaux pluviales en zone urbaine, garantissant la sécurité juridique de vos travaux de rénovation.
Des distances minimales sont parfois imposées légalement. Renseignez-vous sur les servitudes d’écoulement des eaux. C’est une précaution juridique indispensable.
Selon le code civil, la responsabilité du propriétaire est engagée. Préciser que l’eau doit suivre son cours naturel pour rester en règle.
Esthétique et intégration en zone littorale
Le sel corrode rapidement les métaux classiques. Utilisez uniquement de l’inox A4 ou du PVC. Masquez les sorties avec des caches décoratifs.
L’intégration paysagère est souvent exigée en bord de mer. Choisissez des teintes proches de la roche locale. L’efficacité peut aussi être élégante.
En milieu salin, la résistance des matériaux est capitale. Mentionner l’usage de finitions en céramique pour la discrétion et la longévité.
Gestion des crues courtes et pics d’absorption
Les orages d’été sont brefs mais violents. Le lit drainant doit absorber ce pic soudain. Prévoyez un volume de gravier généreux.
L’architecture des barbacanes doit viser l’absorption de pics courts. Des grilles amovibles simplifient l’entretien après des épisodes pluvieux intenses et soudains.
La barbacane évacue ensuite le surplus lentement. C’est un système de temporisation efficace pour le sol. Il évite l’érosion brutale du talus.
Une bonne capacité d’absorption prévient les désordres structurels majeurs. Conclure sur l’importance du dimensionnement face au changement climatique actuel.
Pour garantir la pérennité de votre ouvrage, retenez l’essentiel : une inclinaison de 5°, un complexe drainant avec géotextile et un entretien biannuel. Installez dès maintenant vos évacuations pour réduire la pression hydrostatique et éviter les fissures. Un mur qui respire est un investissement sécurisé pour l’avenir !
