Saviez-vous que pour un bac acier standard de 0,63 à 0,75 mm d’épaisseur, l’espacement maximal recommandé entre les supports est généralement fixé à 2 mètres ?
Pourtant, un entraxe mal calculé peut rapidement transformer votre toiture en une succession de cuvettes favorisant les infiltrations d’eau. Nous allons faire le point sur les règles de pose et l’espacement chevron bac acier pour garantir la solidité de votre structure 🛠️.

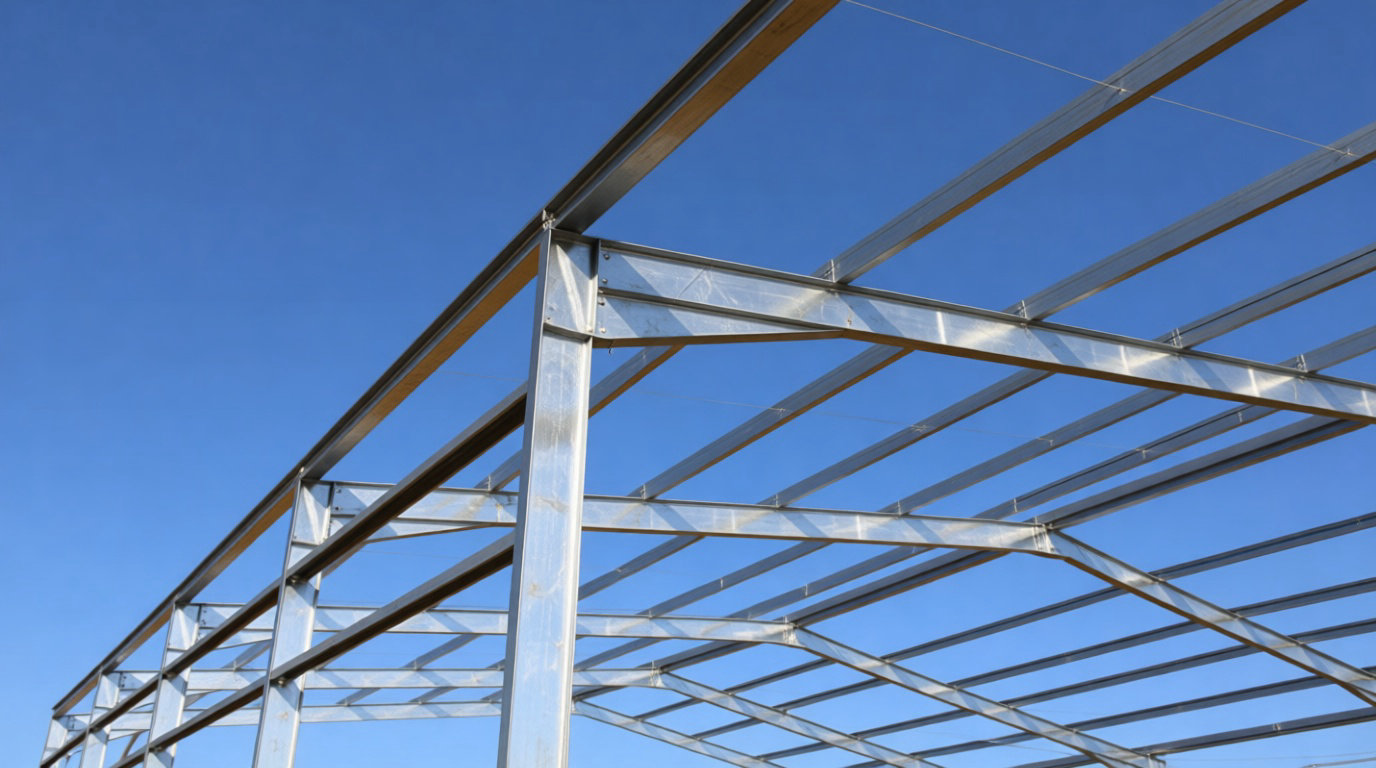

Quelle est la différence entre chevrons et pannes ?
L’espacement standard pour un bac acier de 0,63 mm à 0,75 mm est de 2 mètres maximum entre les pannes métalliques. Ces supports horizontaux en acier galvanisé (profilés C, Z ou Sigma) garantissent la stabilité structurelle face aux charges climatiques, contrairement aux chevrons bois traditionnels posés verticalement.
La panne métallique est le support horizontal en acier galvanisé qui remplace le chevron bois vertical dans les charpentes métalliques.
Saisir la nuance entre ces deux éléments est crucial pour structurer votre toiture durablement.
Distinguer le bois du métal dans la charpente
Le chevron bois suit la ligne de pente du toit. À l’inverse, la panne métallique se pose horizontalement. C’est le pilier des charpentes en acier modernes.
Elle supporte perpendiculairement les fermes principales. L’acier galvanisé offre ici une résistance mécanique supérieure sur de grandes portées, remplaçant avantageusement le bois massif.
Les pannes métalliques permettent de franchir des distances importantes, souvent jusqu’à 12m, limitant ainsi les supports intermédiaires pour simplifier la structure.
L’acier assure une durabilité totale face aux insectes. Ce matériau ne travaille pas avec l’humidité. Il reste parfaitement rectiligne au fil des années.
Profilés C, Z et Sigma : anatomie du support
Le profilé C reste classique, tandis que le Z autorise un recouvrement rigide. Le Sigma optimise le poids total de votre installation.
Le profilé Z offre une continuité structurelle performante. Votre choix dépendra de l’espacement chevron bac acier et de la portée entre vos portiques.
Pliés à froid, ces profilés maximisent leur inertie. Ils s’intègrent naturellement dans une structure galvanisée robuste et pérenne.

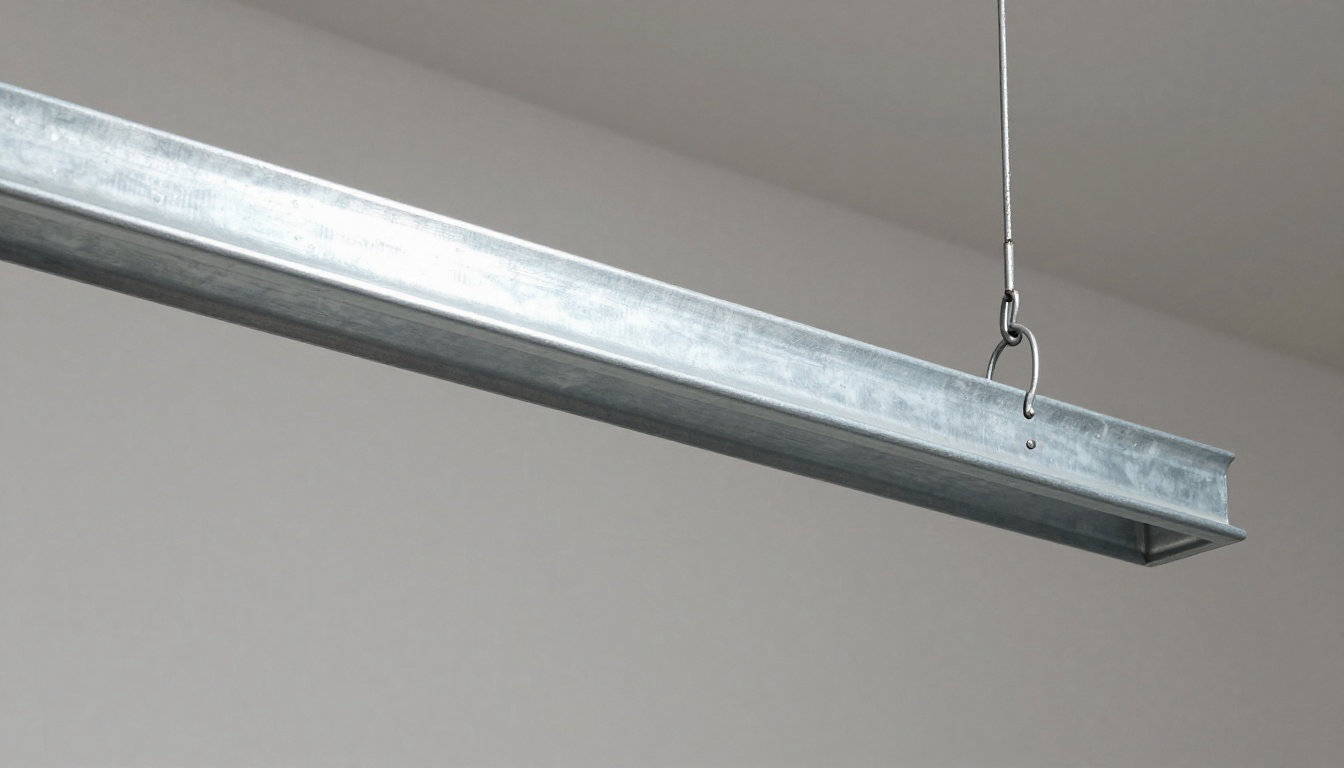

3 avantages concrets des pannes en acier galvanisé
Au-delà de la simple définition technique, l’usage de l’acier transforme radicalement la fiabilité de votre toiture sur le long terme.
Une stabilité dimensionnelle face à l’humidité
Contrairement au bois, l’acier ne se tord pas avec l’humidité. L’alignement des plaques reste parfait. Cela évite les tensions inutiles sur les fixations de vos tôles.
La galvanisation protège efficacement contre la corrosion. Même en milieu humide, la structure conserve son intégrité. C’est un gage de sérénité pour les bâtiments agricoles ou industriels.
L’acier galvanisé garantit une géométrie immuable de la toiture, éliminant les risques de tuilage des plaques souvent observés avec des supports en bois instables.
Performance mécanique et légèreté du montage
Le rapport poids/résistance est exceptionnel. Un profilé mince supporte des charges lourdes sans surcharger les fondations. C’est un atout majeur pour la rénovation de toitures anciennes.
- Portée maximale : Jusqu’à 12m sans appui intermédiaire.
- Matériau : Acier galvanisé haute résistance.
- Profils : C, Z, Sigma ou I.
La légèreté facilite grandement le levage sur le chantier. On gagne un temps précieux lors de la pose. La manipulation est plus sécurisée pour les équipes au sol.
Réduire les charges sur la structure porteuse change tout. Moins de poids signifie des économies sur le dimensionnement des poteaux. L’ensemble devient plus agile et économique.

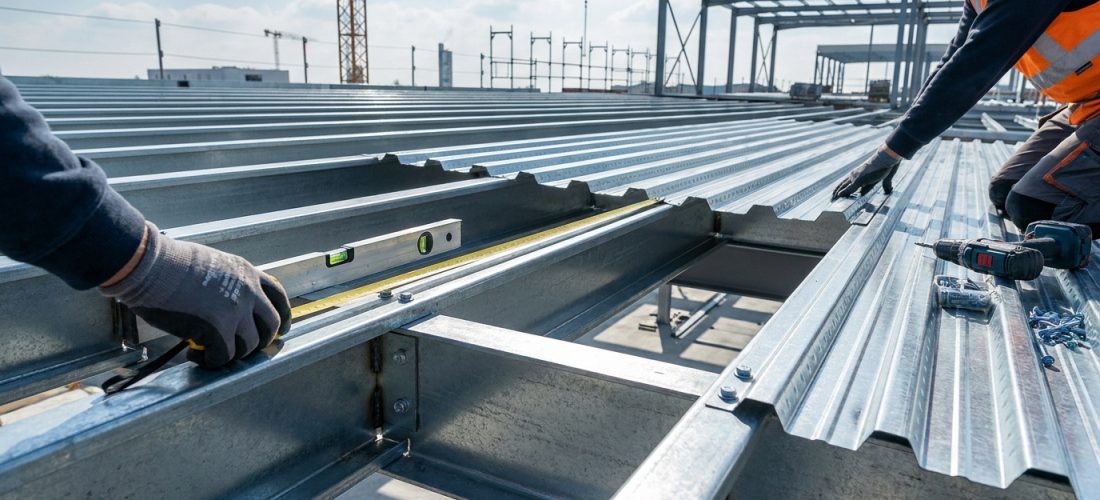

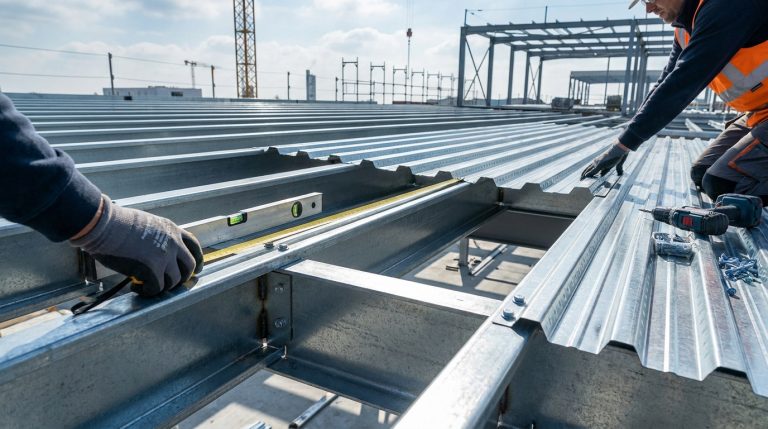

Quel espacement standard respecter pour vos tôles ?
Pour garantir cette performance, il faut maintenant se pencher sur la règle d’or de l’entraxe, pivot central d’une pose réussie.
La règle des 2 mètres pour le bac acier courant
La valeur de référence est souvent fixée à 2 mètres. Cette distance convient aux installations classiques sans contraintes extrêmes. Elle limite efficacement la flexion naturelle de la tôle. C’est la norme pour les garages.
La précision est ici capitale. Tout comme pour la distance rails placo plafond, un écartement rigoureux évite les mauvaises surprises. Une structure bien pensée commence par ces mesures.
Différences entre tôle de 0,63 mm et 0,75 mm
L’épaisseur modifie directement la rigidité du bac. Une tôle de 0,75 mm permet parfois d’augmenter l’entraxe. À l’inverse, le 0,63 mm demande des supports plus rapprochés.
Une tôle fine plie facilement. Réduire la distance entre les pannes évite l’effet de « vague » et assure la solidité. Pensez à la taille cheville molly ba13 pour la résistance des supports minces.
Suivre les préconisations techniques des fabricants
Les abaques de charge du constructeur sont la seule autorité réelle. Chaque profil possède ses propres limites de franchissement. Il faut lire les fiches techniques avant de fixer vos pannes.
| Épaisseur tôle | Entraxe max (Normal) | Entraxe max (Neige) | Usage |
|---|---|---|---|
| 0,50 mm | 1.50m | 1.20m | Abris |
| 0,63 mm | 1.80m | 1.50m | Standard |
| 0,75 mm | 2.20m | 1.90m | Hangar |
| Sandwich 40mm | 2.50m | 2.10m | Isolé |
Consulter les fiches techniques permet d’éviter le fléchissement. Un entraxe trop large sur-sollicite les vis de fixation et compromet l’étanchéité globale du toit.
3 facteurs qui influencent l’entraxe de pose
Mais attention, ces standards ne sont pas universels : votre environnement géographique peut forcer à revoir ces calculs à la baisse.
L’impact de la pente sur la charge supportée
L’inclinaison change la répartition du poids. Une faible pente augmente la pression perpendiculaire sur la tôle. Il faut alors souvent resserrer les pannes pour compenser cet effort.
Une pente trop douce favorise la stagnation d’eau. Un support trop écarté accentue ce risque dangereux pour votre toiture.
Pensez à la modernisation des pentes de toit pour garantir une évacuation fluide et sécurisée.
Zones géographiques et pression du vent
Le vent exerce une force d’arrachement puissante. En bord de mer, les règles NV65 imposent des fixations plus denses. L’entraxe doit être réduit sur les zones de rives.
L’exposition du bâtiment joue un rôle crucial. Un hangar en plein champ subit plus de rafales qu’une structure protégée.
- Zones de vent 1 à 4
- Coefficient d’exposition
- Renforcement des fixations en rive
- Impact de la hauteur
Dans les zones de vents violents ou à des altitudes dépassant 260m, l’espacement doit être réduit sous 1,50m pour éviter l’arrachement.

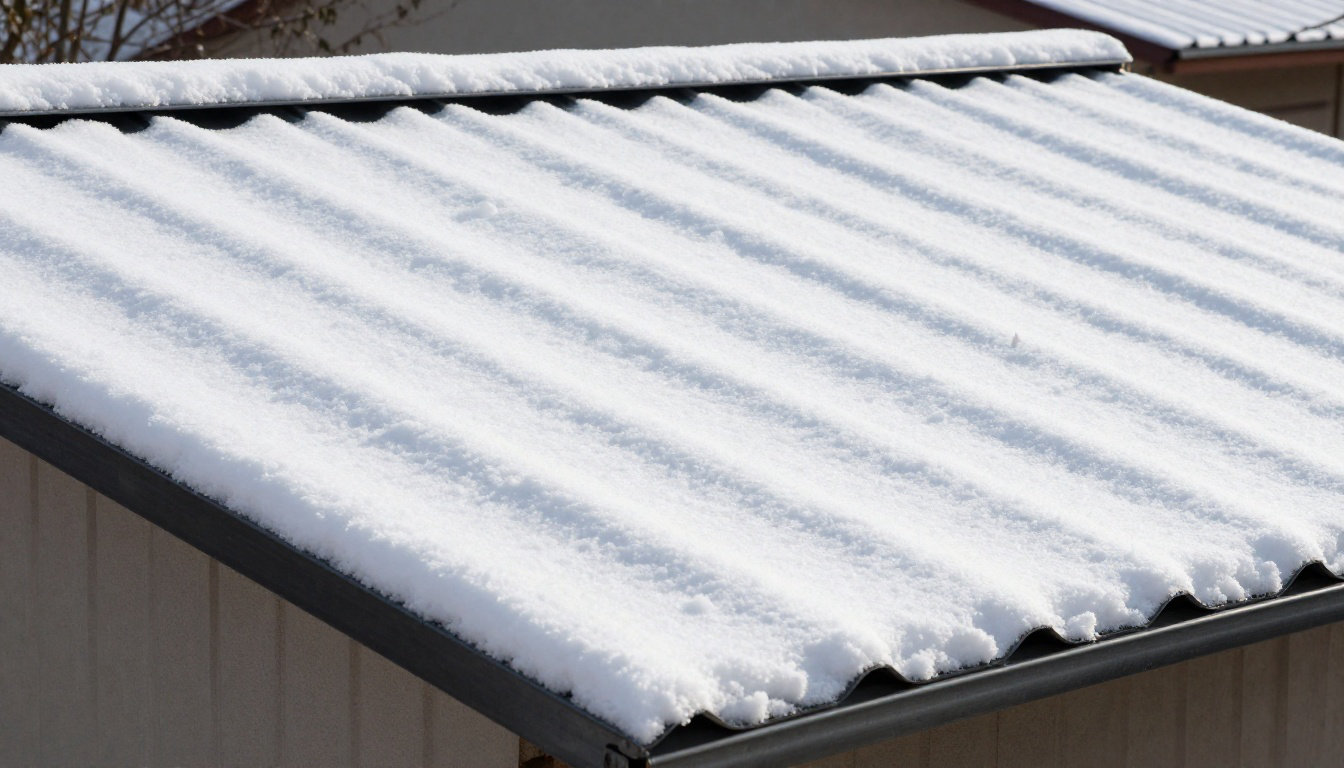

Poids de la neige et altitude du chantier
La neige est une surcharge statique redoutable. En montagne, le poids au mètre carré peut doubler rapidement. L’entraxe descend souvent sous les 1,50 mètre pour la sécurité.
La flexion de la tôle ne doit jamais dépasser les limites élastiques définies par le fabricant. Sinon, la structure globale risque l’effondrement sous le poids climatique.
La flexion de la tôle ne doit jamais dépasser les limites élastiques. Sinon, la structure risque l’effondrement définitif.
Vigilance face aux dégâts structurels liés au poids qui pourraient compromettre la pérennité de votre investissement immobilier.

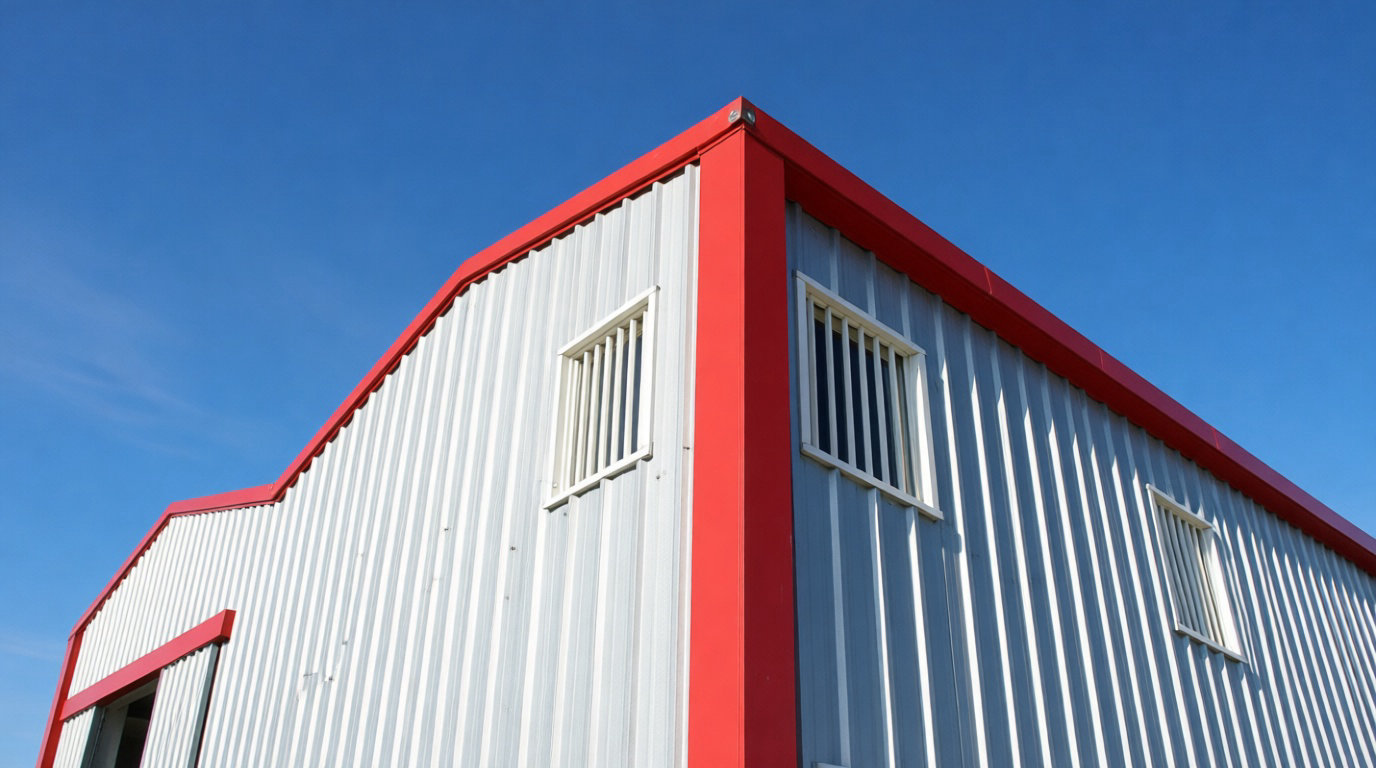

Maîtriser la portée pour une structure rigide
Une fois l’entraxe défini, c’est la capacité de franchissement globale qui va dicter l’économie de votre projet de charpente.
Capacité de franchissement jusqu’à 12 mètres
Certains profilés permettent des portées impressionnantes sans appui. On peut atteindre 12 mètres entre deux fermes. Cela réduit drastiquement le nombre de poteaux nécessaires au sol.
Un profilé C180 ou plus offre une inertie massive. C’est la solution idéale pour les grands hangars de stockage. On gagne en volume utile et en fluidité de passage.
Les pannes métalliques permettent de franchir des distances importantes, souvent jusqu’à 12m, ce qui simplifie la conception de la charpente et réduit le coût global de la structure.
L’économie sur la charpente primaire est réelle. Moins de fermes signifie un montage plus rapide.
Stabilisation par liernes et échantignoles
Les liernes empêchent le basculement des pannes sous la charge. Elles maintiennent un écartement constant sur toute la longueur. C’est un élément de stabilisation invisible mais vital.
Les échantignoles fixent solidement la panne au portique. Ce sont des pièces d’ancrage robustes en acier plié. Elles assurent la transmission des efforts.
Les taquets complètent ce dispositif de liaison. Ils verrouillent l’ensemble pour une rigidité parfaite du toit.

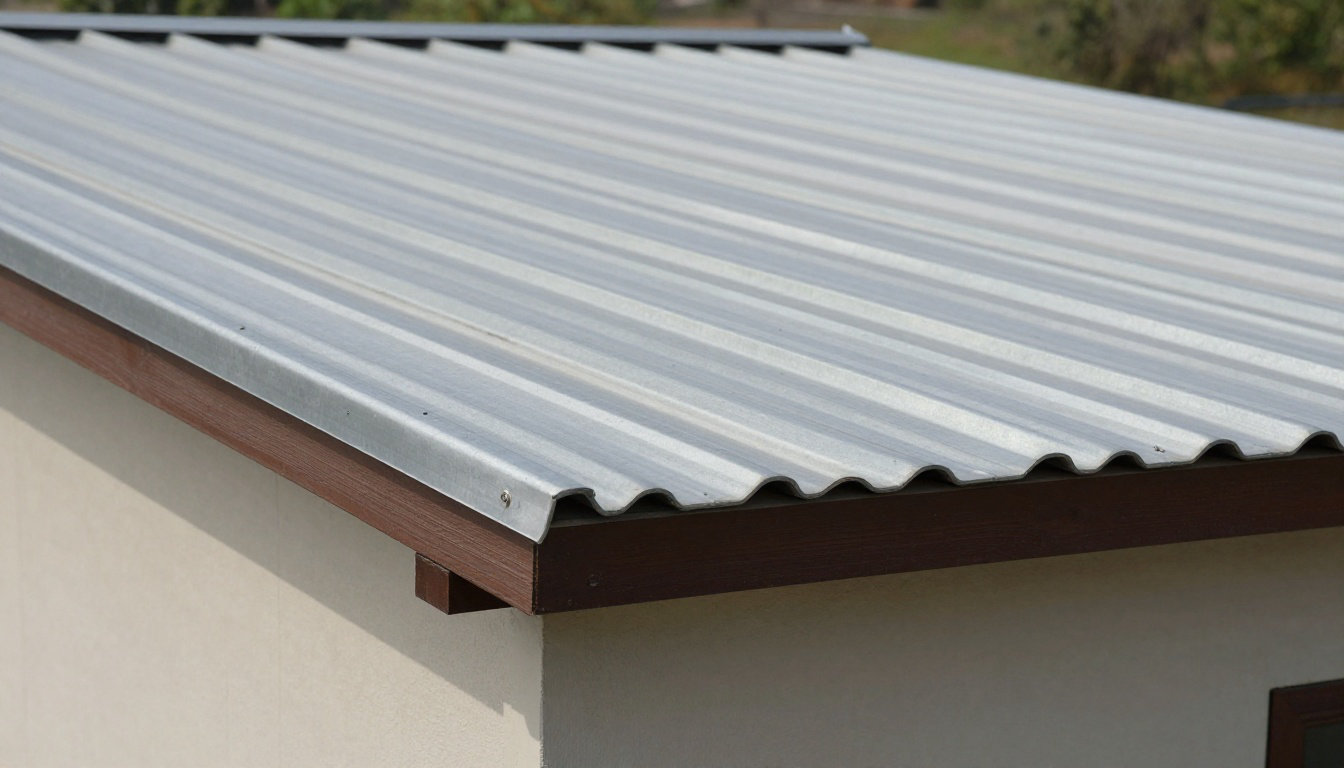

Les dangers d’un entraxe trop généreux
Vouloir économiser sur le nombre de pannes est un calcul risqué qui peut coûter cher en réparations futures.
Déformation de la tôle et risques d’infiltrations
Un espacement excessif provoque un fléchissement visible. La tôle « creuse » entre deux supports, surtout lors d’un passage pour entretien. Cette déformation devient vite irréversible et inesthétique.
Ces cuvettes retiennent l’eau de pluie. L’étanchéité au niveau des recouvrements n’est plus assurée correctement. Les infiltrations apparaissent alors aux points de fixation les plus bas.
Une flèche excessive transforme votre toiture en une succession de retenues d’eau, accélérant la corrosion prématurée des fixations et des plaques.
Fatigue des fixations et danger d’arrachement
Moins de pannes signifie plus de pression sur chaque vis. Les contraintes se concentrent dangereusement sur quelques points. Le risque de cisaillement augmente lors des fortes rafales.
Le déchaussement des fixations est la cause principale des toits envolés. Une pose non conforme annule toute protection par votre assurance. Il faut respecter les densités de vissage.
Pensez à l’espacement chevron bac acier pour éviter le pire et consultez nos conseils sur la gestion des urgences de toiture.
Réussir l’ancrage final et l’étanchéité
Pour finir, la qualité des accessoires de fixation scelle la réussite de votre chantier et la pérennité de l’ouvrage.
Prévoyez 3 à 4 vis auto-perceuses par m². Utilisez impérativement des cavaliers avec joints néoprène et évitez un serrage excessif pour garantir l’étanchéité.

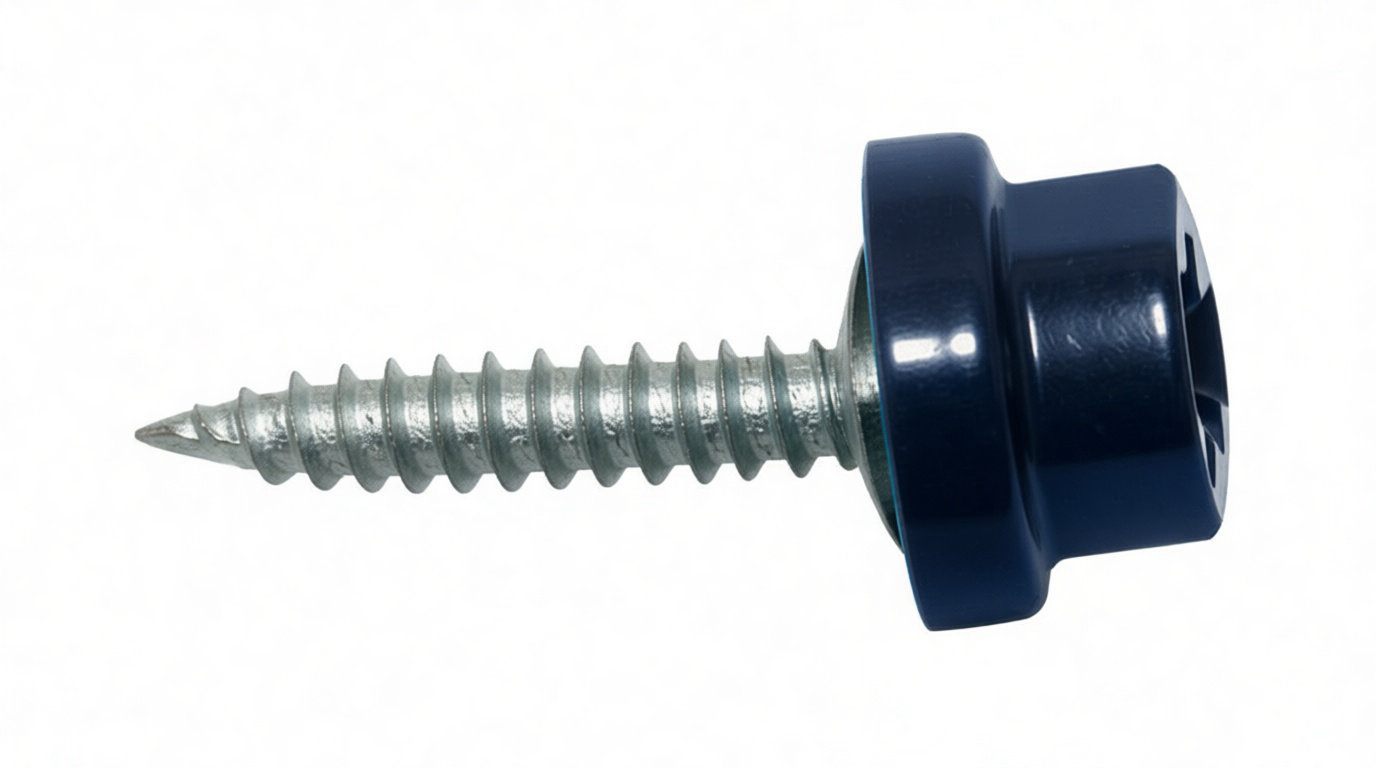

Choix des vis auto-perceuses et cavaliers
Utilisez exclusivement des vis auto-perceuses adaptées à l’épaisseur de vos pannes. Le cavalier avec joint néoprène est obligatoire pour l’étanchéité haute. Il répartit la pression de serrage sans écraser l’onde de la tôle. C’est crucial.
L’étanchéité d’une toiture en bac acier repose sur la précision du serrage : un joint trop comprimé se fissure, tandis qu’un serrage lâche laisse passer l’humidité.
La densité moyenne est de 3 à 4 fixations par mètre carré. Ne négligez jamais ce ratio.
Vérifiez toujours le couple de serrage. Un joint trop écrasé perd son efficacité.
Validation technique et clauses de responsabilité
Un calcul par un bureau d’études reste la meilleure garantie. Pour les grandes surfaces, cette expertise évite bien des déboires. Elle valide vos choix d’entraxe et de profilés.
La garantie décennale dépend du respect des DTU en vigueur. Gardez précieusement les fiches techniques des fabricants. Elles servent de preuve en cas de litige technique.
Demandez toujours un devis personnalisé. Un professionnel saura ajuster l’espacement chevron bac acier selon votre configuration réelle.
Respecter un espacement de 2 mètres entre vos pannes garantit la solidité et l’étanchéité de votre structure face aux intempéries. Appuyez-vous sur les abaques fabricants pour ajuster cet entraxe selon votre zone géographique. Ne risquez plus l’affaissement de votre toiture et bâtissez dès maintenant un projet durable et sécurisé !
